RVU-7W • Kit vidéo de recul avec écran rétroviseur LED 7''


7 Produits
232,95 €

TTC

Description

Le kit RVU-7W est spécialement conçu pour les véhicules utilitaires. Son écran rétroviseur LED 7’’ ainsi que sa micro-caméra souple avec LEDs intégrées, en font un kit complet et performant pour votre véhicule.

Fonctions principales

Le RVU-7W est un kit de vidéo de recul pour véhicules utilitaires (camionnettes, fourgons, camions légers)


• Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement.
• L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité.
• Dès l'arrêt de la marche arrière, le système est inactif.
• Des lignes de gabarit de différentes couleurs permettent de visualiser les distances lors d'une manoeuvre
• Le kit comporte 2 entrées vidéos, pour vous permettre d'ajouter une seconde caméra.
• Le kit peut être couplé avec un radar de recul, pour une sécurité optimale (réf. RVU-RR1)

Composition du kit

A. Caméra souple (x1)
B. Adhésif de fixation pour caméra souple (x1)
C. Écran rétroviseur LED 7'' (x1)
D. Connecteur RCA (x1)
E. Rallonge de câble de 12 m. pour vidéo de recul (x1)
F. Connecteur JACK optionnel (pour connexion d'une 2ème caméra) (x1)

Activation et désactivation du système

Le système s’active automatiquement au passage de la marche arrière du véhicule. Il se désactive automatiquement dès le passage à une autre vitesse ou au point mort.

Installation de l’écran dans l’habitacle

L'écran du BEEPER RVU-7R1W se fixe facilement sur votre rétroviseur intérieur d'origine, grâce à ses 4 pattes extensibles.

Dimensions

Les dimensions de l'écran LED 7'' sont de 240 x 108 x 19 mm (diagonale de l'écran : 17,4 cm)

Les dimensions de la micro-caméra souple sont : 48 x 31 x 18 mm

Fonction de l’écran

L'écran 7'' du kit BEEPER RVU-7W possède plusieurs fonctions réglables (luminosité, contraste, etc.). Le réglage s'effectue à l'aide des boutons +, MENU, -, situés au dos de l'écran (cf. schéma ci-dessous).

1. ON/OFF de l'écran
2. Rotation de l'image
3. Navigation menu (droite)
4. Navigation menu (gauche)
5. Navigation menu (bas)
6. MENU
7. Navigation menu (haut)


Gabarits de visualisation des distances

Boucle BLANCHE = GABARITS de visualisation des distances de recul

Boucle BLANCHE fermée = Gabarits VISIBLES (sélection d'origine)
Boucle BLANCHE ouverte (coupée) = Gabarits NON VISIBLES

/! La sélection de cette option se fait avec la caméra non alimentée.

Note : La sélection d'origine est faite pour une caméra positionnée "horizontalement", un écran fixé ou collé par le dessus & en version caméra de recul (gabarits visibles). Pour changer l'état de la boucle, veuillez au préalable déconnecter la caméra, puis la reconnecter après l'opération.

Installation de la caméra sur le véhicule

L'angle orientable de la caméra vous permet de la positionner à deux emplacements différents sur le véhicule, selon votre choix ou une contrainte technique : sur le haut de la carrosserie (au niveau du feu stop supérieur, cf. schéma A ci-dessous) ou sur le bas de la carrosserie (au niveau de la veilleuse de plaque, cf. schéma B ci-dessous).

/! En cas d'installation verticale de la caméra, veillez à bien remplir le trou situé en haut à l'aide du mastic-colle fourni, afin de renforcer l'étanchéité et d'éviter ainsi l'entrée d'eau dans le véhicule par capillarité.

AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon fonctionnement du kit caméra de recul. Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCANR2 afin de récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la connexion d'une caméra de recul.
Vous trouverez ce module canbus RCANR2 en cliquant ICI

Le BEEPER RVU-7W est bien sûr un kit complet, livré avec tous les accessoires nécessaires au montage, ainsi qu’une notice d’utilisation et d’installation simple et claire.
7 Produits
RVU-7W
Indice d'étanchéité
IP67
Angle de vision
140°
Vision de nuit
0 lumens avec LEDs (3 lumens sans LEDs)
Dimensions de la caméra
48 x 31 x 18 mm
Type d'écran
Écran LED 7''
Diagonale de l'écran
17,4 cm
Poids (en kg)
1 kg
Alimentation
12V
Température de fonctionnement
20°C / +60°C (caméra) -20°C / +70°C (écran)
Format vidéo
16:9
Température de stockage
-30°C / +60°C (caméra)
Type de véhicule
Véhicule de loisirs
Véhicule léger
Véhicule pro

Références spécifiques


Schéma d’installation pour une caméra



Schéma pour l'installation d'une seconde caméra

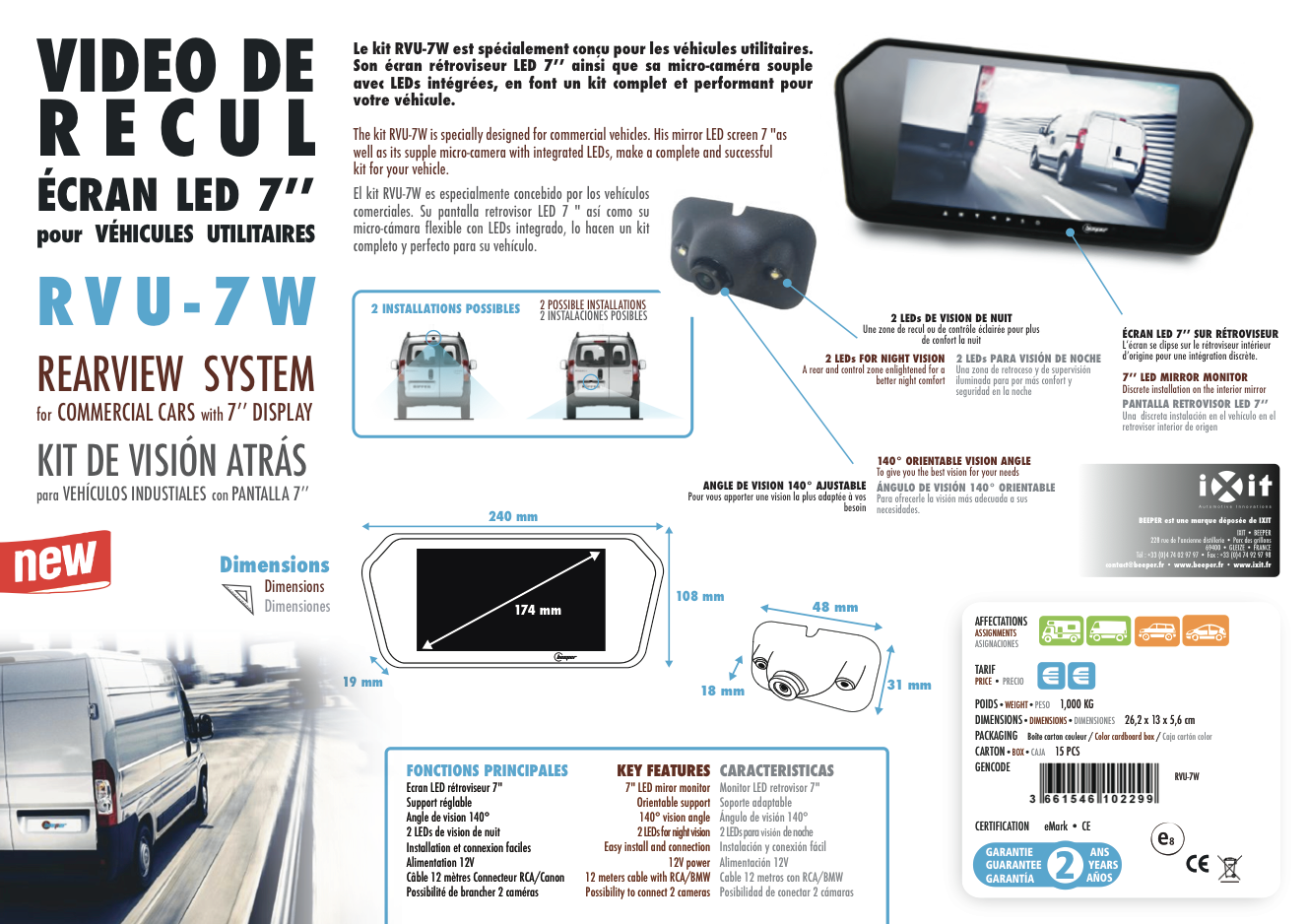

Cliquez sur la fiche produit pour la télécharger au format PDF
