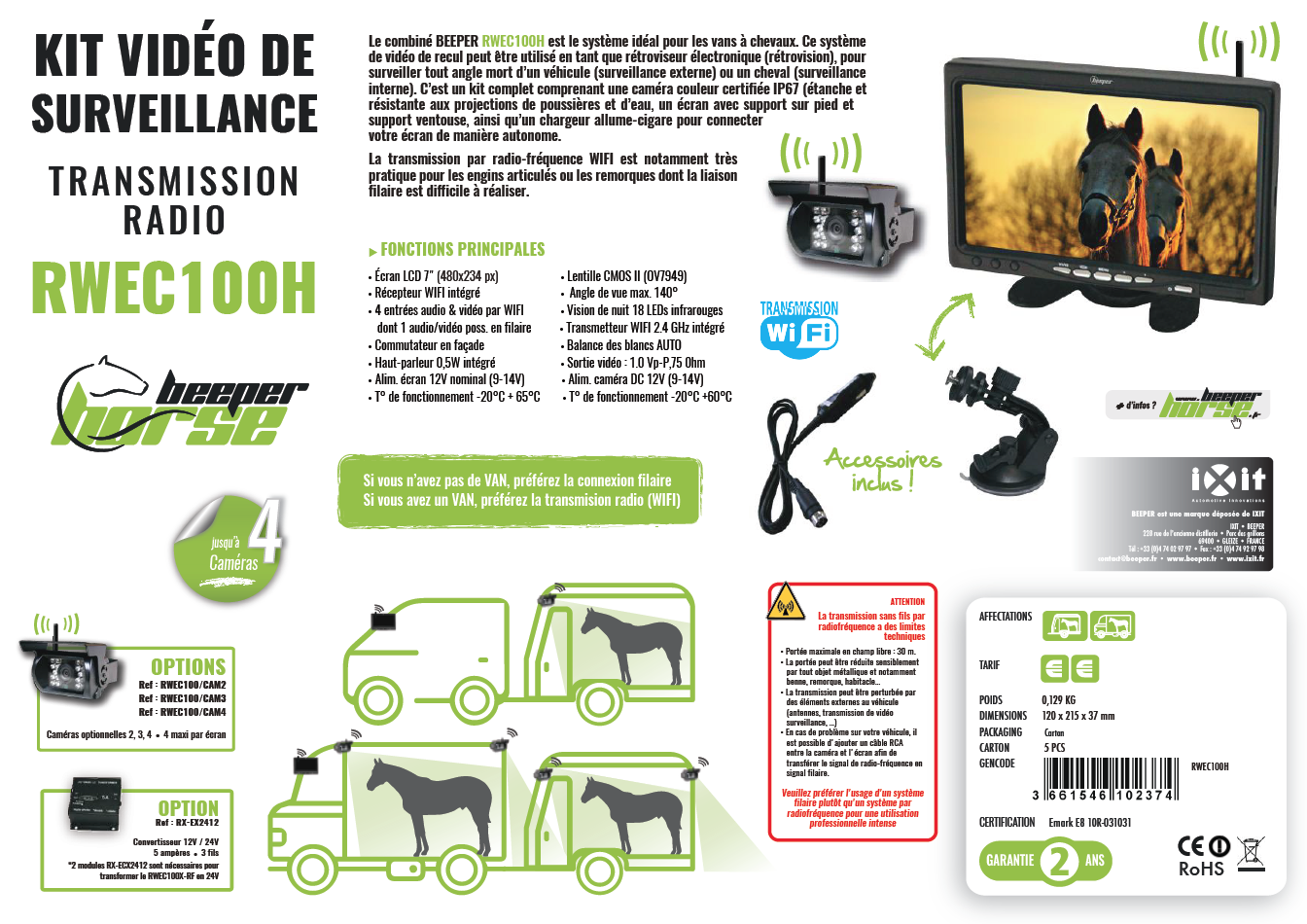

Le combiné Beeper RWEC100H est le système idéal pour équiper votre camion ou van à chevaux.
Ce système de vidéo de recul peut être utilisé en tant que rétroviseur électronique (retrovision), pour surveiller tout angle mort d’un véhicule (surveillance externe) ou le cheval à l'intérieur du camion ou van (surveillance interne).
C’est un kit complet comprenant une caméra couleur certifiée IP67 (étanche et résistante aux projections de poussières et d’eau) un écran avec support sur pied et support ventouse) ainsi qu’un chargeur allume-cigare pour connecter votre écran de manière autonome. La transmission par radio-fréquence WIFI est notamment très pratique pour les vans à chevaux dont la liaison filaire est difficile à réaliser.

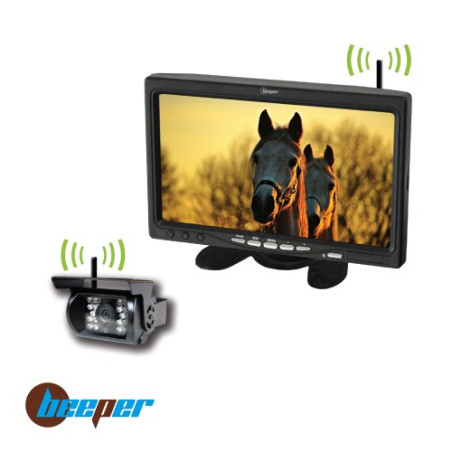

Composition du kit
Le Beeper RWEC100H est un kit complet, pour vous permettre de l'adapter au mieux à votre véhicule équestre :

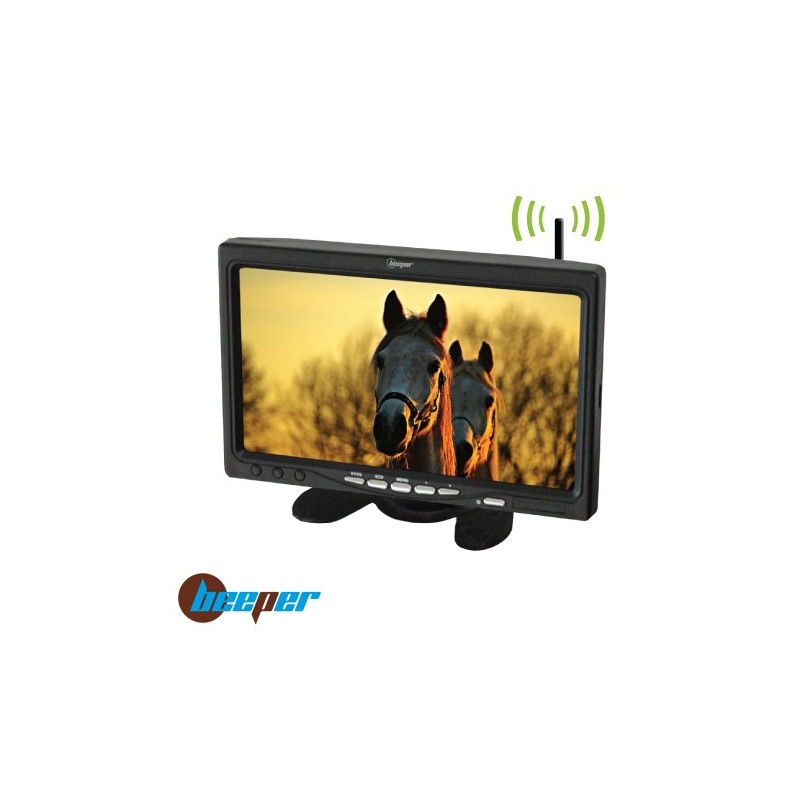

- 1 écran LCD 7'' transmission sans fil et 1 support d'écran sur pied

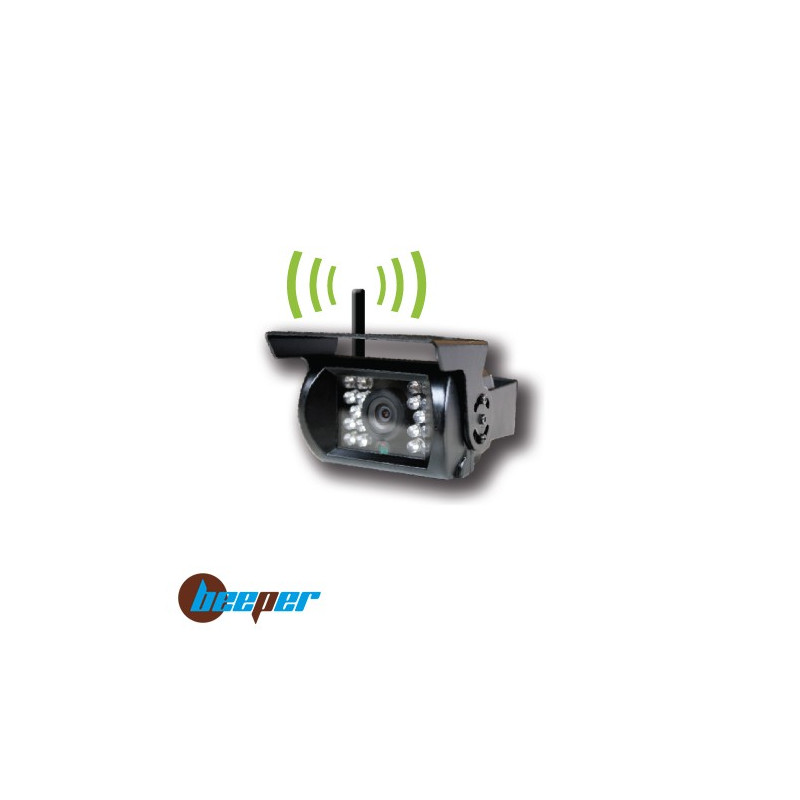

- 1 caméra 18 LEDs IR transmission sans fil
- 1 support d'écran avec ventouse

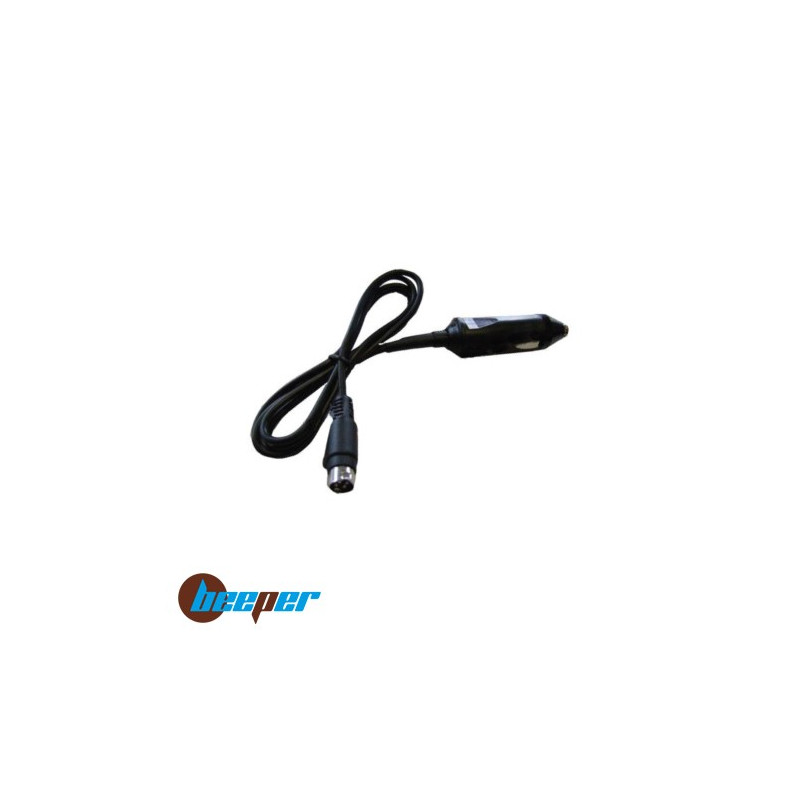

- 1 câble allume-cigare pour écran
Fonctions principales
Doté d'un écran 7'', le RWEC100H vous permet de surveiller facilement vos chevaux, ce qui vous garantit sécurité et tranquillité. Installation permanente de l'écran ou autonome grâce à l'adaptateur allume-cigare, pour plus de mobilité, c'est vous qui choisissez. De plus, le RWEC100H permet la connexion jusqu'à 4 caméras, ce qui vous permet de le rendre multi-tâches (surveillance, recul, surveillance ET recul).
De plus, chaque élément composant le Beeper RWEC100H a été élaboré pour une utilisation en toute sérénité :
- Boîtier caméra en aluminium galvanisé
- Supports de caméra orientable hyper résistant
- Indice d’étanchéité IP67
- Tension d’utilisation de 12V DC
- Microphone intégré
- Vision de nuit infrarouge
- Adaptation automatique à la lumière ambiante
- Connexion sans fil par radio fréquences
- Ecran LCD TFT 7 pouces
- Possibilité d'installer jusqu’à 4 caméras
- Réglage de volume, brillance, contraste de l’écran
Transmission WIFI par radio fréquence
La transmission par radio-fréquence WIFI est notamment très pratique pour les vans à chevaux dont la liaison filaire est difficile à réaliser. Il n'y a désormais plus de risque de détérioration, usure ou problème d'étanchéité pour les câbles et les spiralés.
La transmission WIFI par radio-fréquence permet une portée maximale en champ libre de 30 m soit une portée de 10 à 15 m dans une configuration embarquée (passage du signal à travers les structures).
Attention: la transmission WIFI RF est perturbée, voire bloquée par les éléments métalliques
- il est fortement déconseillé de l'installer si un quelconque élément métallique se trouve dans le champ entre l'écran et la caméra
- cet élément métallique se charge en onde RF et perturbe le signal radio transmis
- le produit ne pourra être repris si l'installation ne respecte pas ces règles
Installation de l'écran
Installation de la caméra
Vision nocturne
La caméra du kit Beeper RWEC100H est équipée de 18 LEDS infrarouges, qui ont la particularité de détecter le niveau de luminosité, permettant ainsi d'offrir une vision nocturne la plus performante possible.
Veuillez noter que le fonctionnement des LEDs n'est pas perceptible à l'oeil nu.
Ces LEDs apportent un véritable atout pour la vision de nuit, toutefois elles peuvent parfois dénaturer les couleurs réelles des objets ou obstacles environnants (ex : végétation rosée). Cependant cette contrainte reste négligeable par rapport aux performances globales du produit.
De multiples visions possibles
- SURVEILLANCE = Surveillance du cheval dans le van ou le camion (1 caméra installée à l'intérieur du véhicule).
- RECUL = Visualisation de la zone de recul (1 caméra installée à l'extérieur du véhicule).
- RECUL & SURVEILLANCE = Vision de la zone de recul & surveillance simultanée du cheval à l'intérieur du van ou du camion (1 caméra à l'intérieur du véhicule + 1 caméra à l'extérieur du véhicule).
Gabarits de visualisation des distances
En cas d'utilisation pour de la vision de recul, des lignes de gabarit de visualisation des distances apparaissent en incrustation sur l'écran. Ces dernières dernières permettent d'évaluer au mieux les distances entre le véhicule et l'obstacle. Ces lignes de gabarit peuvent être désactivées à l’installation du produit si vous le souhaitez.
Fonctions de l'écran
AV1• AV2 : Sélection de la caméra 1 ou 2 Si vous avez installé 2 caméras ou si une autre source vidéo (lecteur DVD, ...) est connecté à l'écran, ce bouton permet de commuter la seconde source vidéo.
Réglages possibles :
- la rotation de l'image de haut en bas possible
- l'inversion de l'image droite-gauche ou effet miroir : utile si la caméra est déplacée à l'avant Cette fonction est utile à l'installation ou en cas de changement de position de l'écran ou de la caméra
AVERTISSEMENT • VÉHICULES INTERDISANT DE BRANCHER UN CONSOMMATEUR SUR LE FAISCEAU FEU DE RECULSur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon fonctionnement du kit caméra de recul. Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCANR2 afin de récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la connexion d'une caméra de recul. Vous trouverez ce module canbus RCANR2 en cliquant ICILe BEEPER RWEC100H est bien sur un kit complet, livré avec tous les accessoires nécessaires au montage, ainsi qu’une notice d’utilisation/montage simple et claire.
