Kit de vídeo de visión trasera con LED de 7'' - RVU-7W

El RVU-7W está especialmente diseñado para vehículos comerciales. Su espejo retrovisor LED de 7" y su microcámara flexible con LEDs integrados lo convierten en un completo y potente kit para su vehículo.

Características principales

El RVU-7W es un kit de vídeo de marcha atrás para vehículos comerciales (furgonetas, camiones ligeros)

- Al dar la vuelta, el sistema de vídeo de marcha atrás se conecta automáticamente.
- La pantalla muestra el ángulo muerto trasero para que pueda dar marcha atrás con seguridad.
- En cuanto deje de dar marcha atrás, el sistema estará inactivo.
- Las líneas de plantilla de diferentes colores le permiten ver las distancias al maniobrar
- El kit tiene 2 entradas de vídeo, por lo que puede añadir una segunda cámara.
- El kit puede acoplarse a un radar de marcha atrás, para una seguridad óptima (ref. RVU-RR1)

Composición del kit

A. Cámara blanda (x1)
B. Cinta adhesiva para cámara blanda (x1)

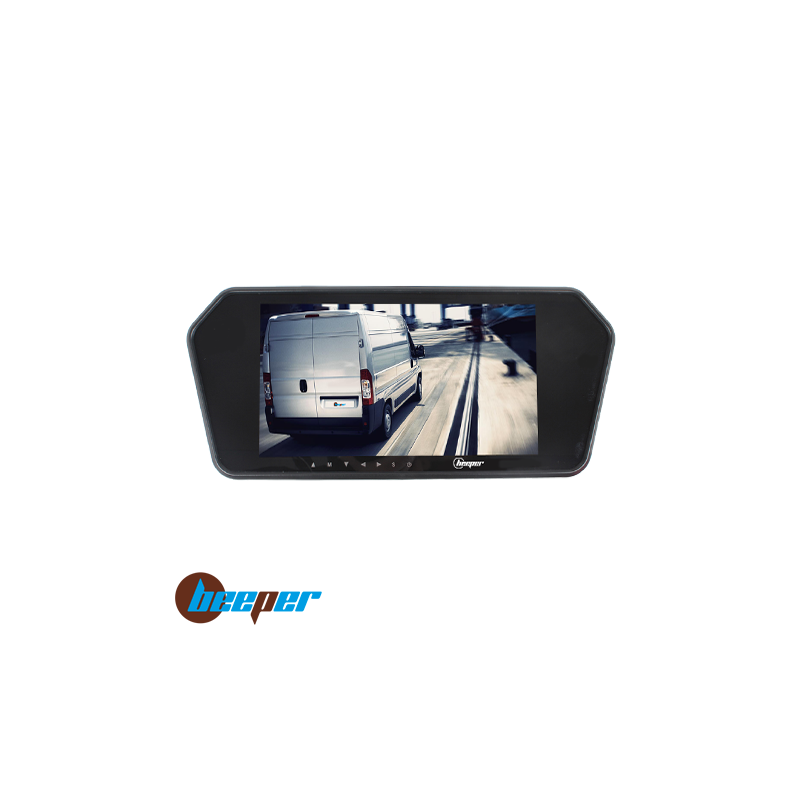

C. Pantalla LED de espejo de 7" (x1)
D. Conector RCA (x1)
E. Alargador de cable de 12 m para vídeo inverso (x1)
F. Conector JACK opcional (para la conexión de una 2ª cámara) (x1)

Activación y desactivación del sistema

El sistema se activa automáticamente cuando el vehículo cambia de marcha. Se desactiva automáticamente cuando el vehículo pasa a otra marcha o a punto muerto.

Instalación de la pantalla en el habitáculo

La pantalla del BEEPER RVU-7R1W se fija fácilmente en su espejo interior original, gracias a sus 4 patas extensibles.

Dimensiones

Las dimensiones de la pantalla LED de 7" son 240 x 108 x 19 mm (diagonal de pantalla: 17,4 cm)

Las dimensiones de la microcámara flexible son: 48 x 31 x 18 mm

Función de la pantalla

La pantalla de 7" del kit BEEPER RVU-7W tiene varias funciones ajustables (brillo, contraste, etc.). El ajuste se realiza mediante los botones +, MENU, - situados en la parte posterior de la pantalla (véase el diagrama siguiente).

1. Monitor ON/OFF
2. Rotación de imágenes
3. Menú de navegación (derecha)
4. Menú de navegación (izquierda)
5. Menú de navegación (abajo)
6. MENÚ
7. Menú de navegación (arriba)

Plantillas de visualización de la distancia

Bucle blanco = Plantillas de visualización a distancia

Bucleblanco cerrado = GABSVISIBLE (selección original)
Bucle blanco abierto (cortado) = GABS NO VISIBLE

¡/! Esta opción se selecciona con la cámara sin alimentación.

Nota La selección original se realiza para una cámara colocada "horizontalmente", una pantalla fijada o pegada desde arriba y en versión de cámara invertida (plantillas visibles). Para cambiar el estado del bucle, desconecte primero la cámara y vuelva a conectarla después de la operación.

Instalación de la cámara en el vehículo

El ángulo de giro de la cámara le permite colocarla en dos lugares diferentes del vehículo, según su elección o una limitación técnica: en la parte superior de la carrocería (a la altura de la luz de freno superior, véase el diagrama A más abajo) o en la parte inferior de la carrocería (a la altura de la luz de la matrícula, véase el diagrama B más abajo).

¡/! Si la cámara se instala en vertical, asegúrese de rellenar el orificio superior con el adhesivo suministrado, para reforzar el sellado y evitar que el agua entre en el vehículo por capilaridad.
