Découvrir le kit caméra de recul Beeper ISIVU

Ce kit a été étudié pour que vous puissiez l'installer facilement et sans vous tromper. Composé d'une micro-caméra et d'un écran compact de 4,3"pouces, le Beeper ISIVU est universel. La caméra est dotée de 4 LEDs infrarouge qui vous garantissent une bonne vison lors de vos manoeuvres de jours mais aussi de nuit !
Caméra de recul voiture tous types, caméra de recul camping car toutes marques et caméra de recul utilitaire tous gabarits, le Beeper RW038-P est le kit caméra de recul et écran qu'il vous faut !

Composition du kit Beeper ISIVU

Le kit complet Beeper RW038-P est composé de :

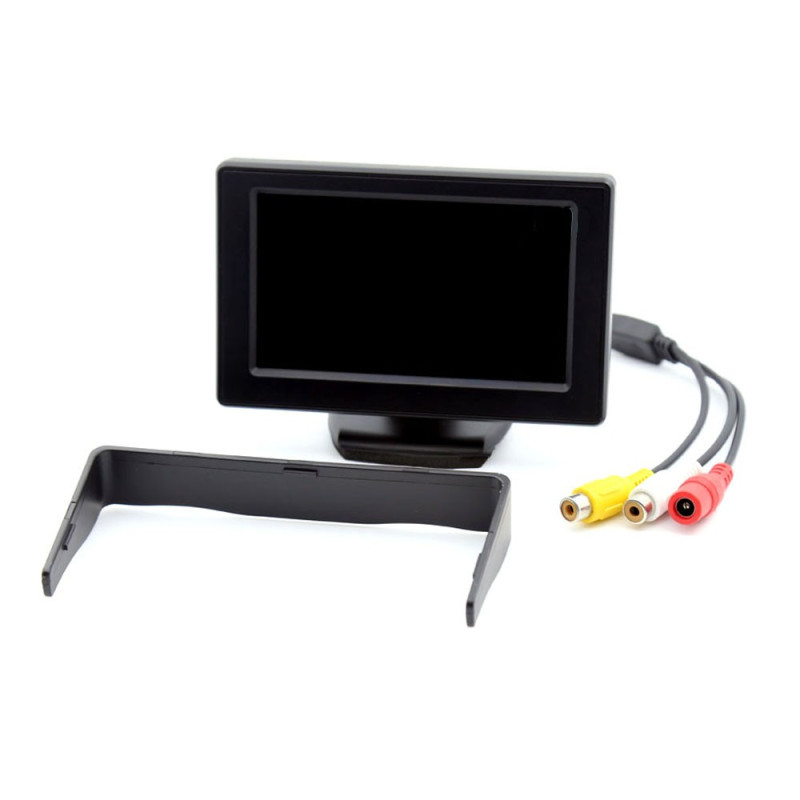

• 1 écran 4,3" pouces

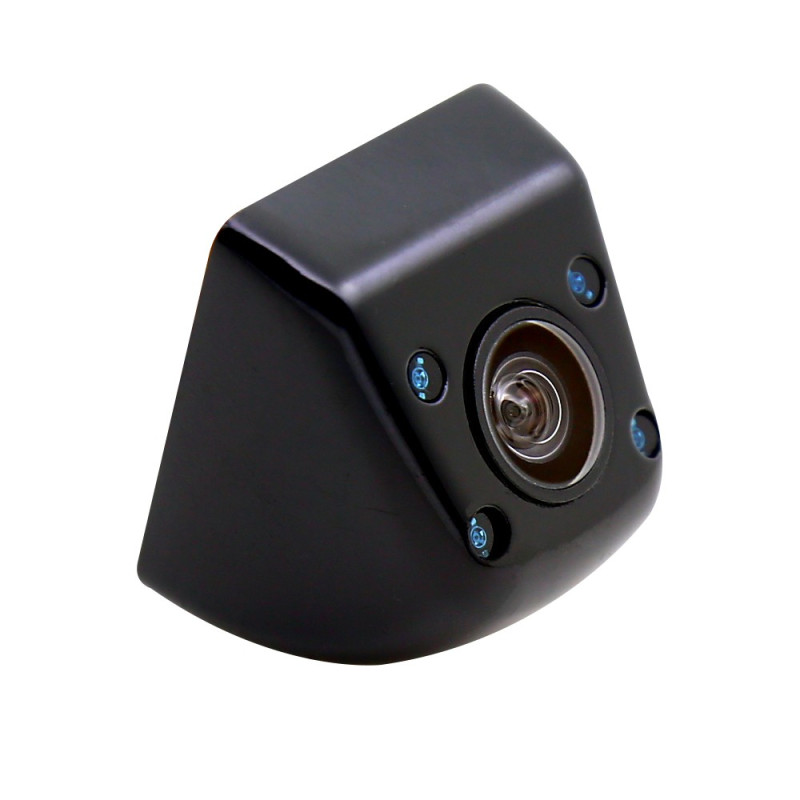

• 1 caméra de recul 4 LEDs IR
• 1 câcble d'alimentation
• 1 câble de transmission vidéo

Dimensions des éléments du kit caméra de recul

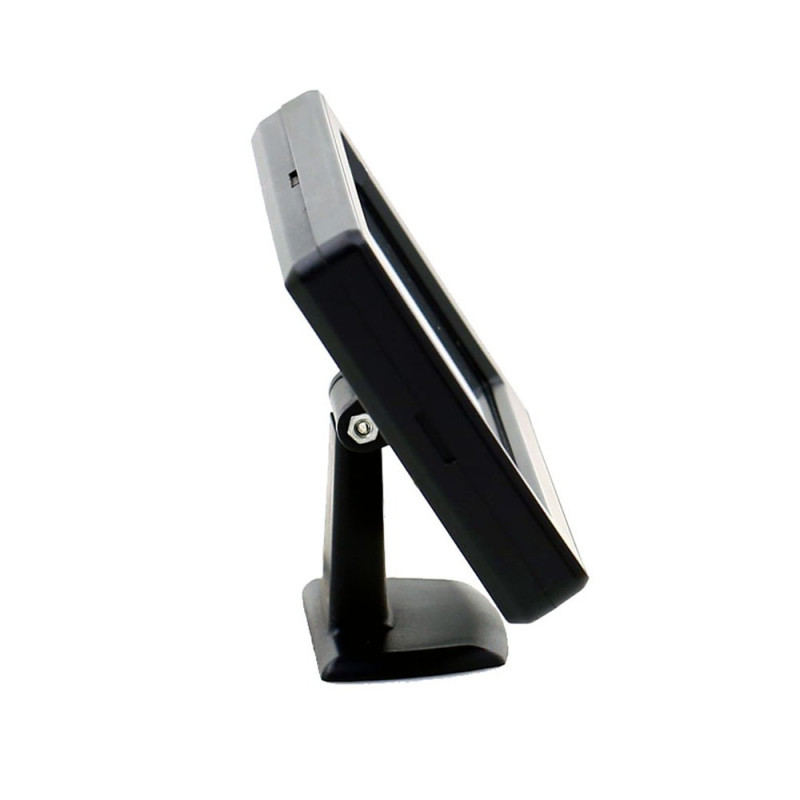

Dimensions de l'écran vidéo de recul : 88 x 122 x 76 mm  |  Diag : 110 mm
Dimensions de la caméra de recul : 31,2 x 23,8 x 27,5 mm  |  Vis perçage : 19 mm

Caractéristiques techniques caméra de recul & écran kit Beeper ISIVU

• Alimentation : DC +12V
• Consommation : <150mA (caméra) 2W (écran)
• Vision de nuit : 4 LEDs Infrarouges
• Angle de vision : 170°
• Indice d'étanchéité : IP67 (Atention, ne pas nettoyer au jet d'eau haute pression)
• Format d'écran : 4,3" pouces (=11cm)
• Format vidéo : 4:3 & 16:9
• Résolution écran : 480 x 272 px
• Système PAL / NTSC à communication automatique
• Limites d'alerte superposées à l'image (sélectionnable par boucle)
• Humidité 95% max
• T° de fonctionnement caméra de recul : -20°C / +70°C
• T° de fonctionnement écran LCD : -15°C / +70°C
• T° de stockage caméra de recul : -40°C / +85°C
• T° de stockage écran LCD : -20°C / +80°C

Installation de la caméra de recul

• Installation horizontal de la caméra de recul :

Retirez la garniture de votre coffre afin de repérez comment ressortir le fil de la caméra et permettre la fixation de celle-ci. Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre de 8 mm. Nous vous conseillons de protéger le support d'un adhésif (type adhésif de peintre) afin de pas endommager lors du perçage.

• Installation verticale de la caméra de recul :

Retirez la veilleuse de plaque de son logement pour repérer l'emplacement le plus adéquat. Dans le coffre, repérez comment ressortir le fil de la caméra, permettre la fixation de la caméra et pouvoir la connecter sur les fils d'origine du véhicule comme indiqué pages précédentes. Après avoir choisi le meilleur emplacement de la caméra, percez un trou d'un diamètre de 8 mm. Protégez le support d'un adhésif afin de pas endommager lors du perçage.

• Suite de l'installation :

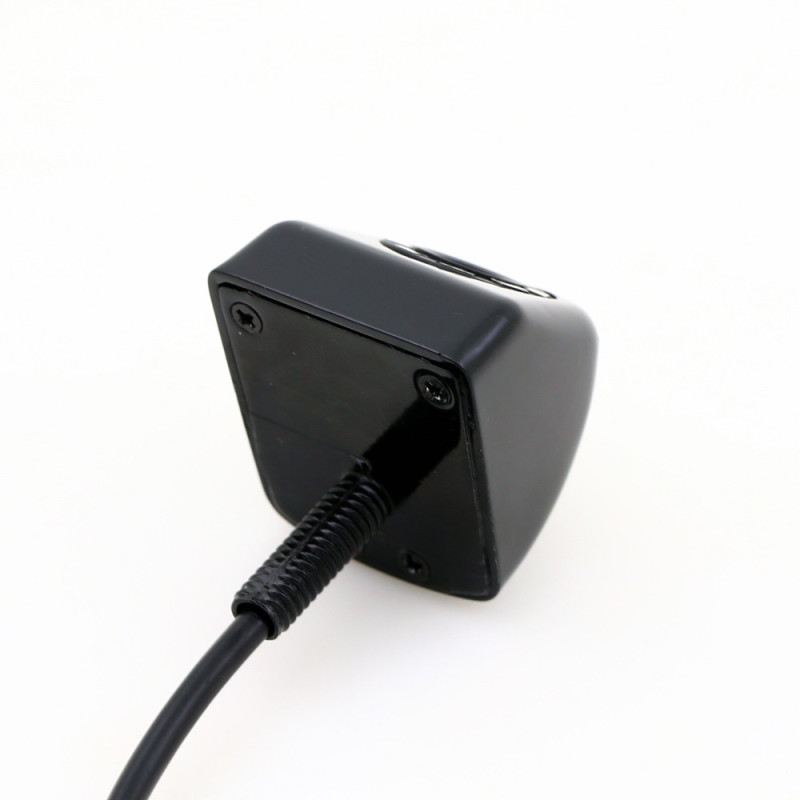

Un ponçage léger peut-être nécessaire après le perçage du trou afin de ne pas endommager l'isolant du câble de la caméra. Retirez l'écrou de la tige filetée de la caméra, passez le fil de la caméra (micro-connecteur) par ce trou. Récupérez ce fil dans le coffre, insérez l'écrou et vissez-le sur la tige filetée. Le serrage doit être suffisamment fort afin d'assurer l'étanchéité et la bonne tenue de la caméra, attention toute fois à ne pas serrer trop fort ce qui pourrait casser la tige filetée de la caméra.

Sélection des boucles de la caméra de recul

• Gabarit de visualisation des distances = BOUCLE BLANCHE
Boucle blanche fermée = Gabarits visibles (sélection d'origine).
Boucle blanche coupée = Gabarits non visibles.

• Inversion d'image haut/bas = BOUCLE VERTE
Boucle verte fermée = Image normale (sélection d'origine).
Boucle verte coupée = Image inversée haut/bas.

Précaution et réglage du kit Beeper ISIVU

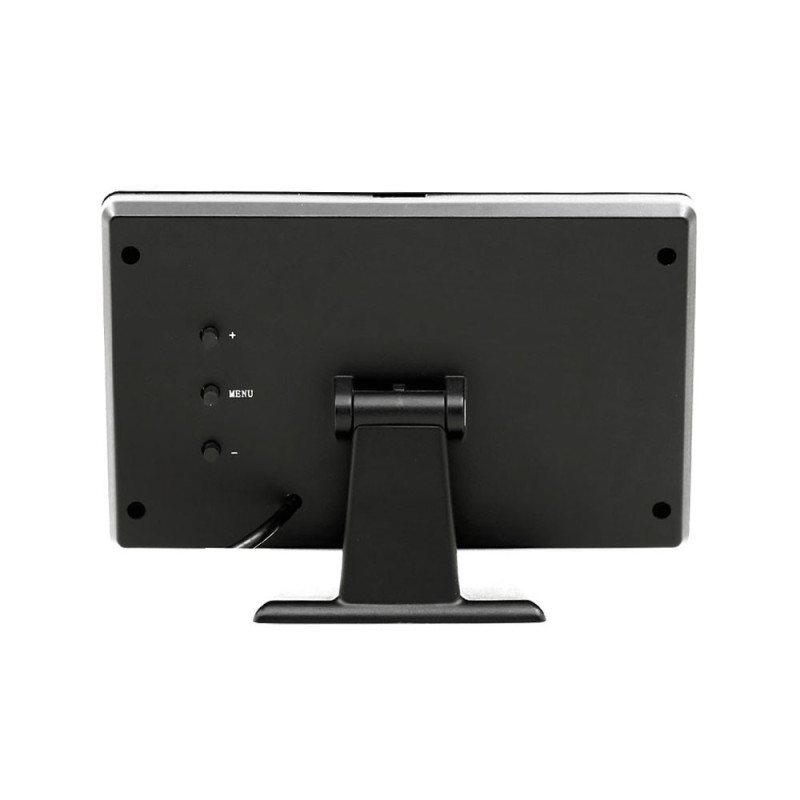

L'écran possède 3 boutons au dos, pour vous permettre de régler la luminosité, le contraste, la saturation, le mode (4:3, 16:9) et la langue du menu (français, anglais, chinois, coréen, italien).
Le nettoyage de l'acran doit se faire un moyen d'un chiffon doux légèrement humide, veillez à ne pas presser sur l'écran LCD afin de ne pas l'endommager. Le nettoyage de la lentille de la caméra de recul doit se faire au moyen d'un chiffon doux légèrement humide. Ne pas nettoyer au laveur haute pression.

Garantie du kit caméra de recul Beeper ISIVU

Beeper est engagé dans une démarche qualité et garantie ce produit pour une durée de 3 ans. En cas de problème à l'installation, à l'utilisation ou même à l'entretien, votre produit sera réceptionné par notre SAV en FRANCE (à Villefranche-sur-saône) et traité dans les meilleurs délais !

Véhicules multiplexés

Le système est compatible avec les véhicules multiplexés. Toutes les informations nécessaires à la connexion sont sur des fils à polarité normale (+ ou -) sur lesquels ne transite pas d'information codée (multiplexée BUSCAN, VAN ou autre codage). Vous ne devez impérativement pas couper ou toucher un fil multiplexé. DANS TOUS LES CAS, IL EST INUTILE ET DECONSEILLE DE COUPER UN FIL D'ORIGINE DU VÉHICULE. VOUS DEVEZ UNIQUEMENT FAIRE UNE ÉPISSURE ET RÉCUPÉRER LE SIGNAL POSITIF OU NÉGATIF TRANSITANT PAR CE FIL. Pour toute information ou conseil, nous vous demandons de contacter nos services techniques 0 892 690 792 (0.45 € / min.)

Véhicules interdisant de brancher un consommateur sur le faisceau feu de recul

Sur certains véhicules le +12 V feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon fonctionnement du radar de recul ou du kit caméra de recul. Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. Pour tous ces véhicules, Beeper a développé le module CAN R2 afin de récupérer l'information +12 V feu de recul à partir du réseau CANBUS Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V feu de recul pour la connexion d'un radar ou d'une caméra de recul (ref : RCANR2, plus d'infos : http://beeper.fr/boutique/51-rcanr2.html)

Le Kit Beeper ISIVU est bien sûr un kit complet prêt à l'installation et à l'utilisation. Il est composé de tous les câbles et de toutes les connexions nécessaires.
