DIGICAM' • Kit de vidéo de recul • Transmission sans fil par radio fréquence

Ce système de kit sans fil a été conçu pour répondre aux exigences des environnements embarqués, en particulier dans le domaine des véhicules utilitaires, industriels ou de loisirs.

Il permet une transmission vidéo fiable et en temps réel, tout en simplifiant l’installation grâce à l’absence de câblage entre les composants. L’ensemble vise à améliorer la sécurité en offrant au conducteur une visibilité accrue sur les zones difficiles à percevoir. Sa conception robuste et ses performances techniques en font une solution adaptée à des usages intensifs et variés.

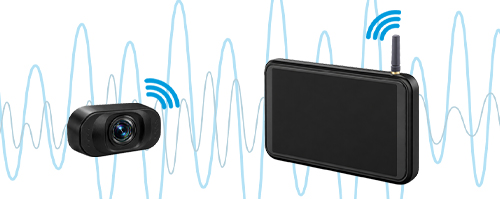

Transmission radio fréquence digitale

La communication entre la caméra et l’écran repose sur une transmission radio fréquence digitale, ce qui signifie que le signal vidéo est encodé sous forme numérique avant d’être transmis sans fil.

Ce type de transmission permet une meilleure résistance aux perturbations électromagnétiques, fréquentes dans les environnements embarqués (moteur, autres équipements électroniques). Contrairement aux systèmes analogiques, la transmission digitale réduit fortement les pertes de signal, les effets de bruit et les dégradations d’image. Elle permet également une latence maîtrisée et une restitution fidèle des images captées.

Ce procédé assure ainsi une liaison plus stable, sécurisée et constante, même dans des conditions d’utilisation exigeantes.

Portée de transmission

Le système offre une portée de 100 m en champ libre, c’est-à-dire en l’absence d’obstacles entre l’émetteur (caméra) et le récepteur (écran), dans des conditions idéales de propagation du signal radio.

En conditions réelles d’utilisation, notamment en environnement embarqué (installé sur un véhicule), cette portée est d'environ 15 m. Cette atténuation s’explique par la présence d’éléments structurels tels que la carrosserie métallique, les vitrages, les isolants et autres composants qui absorbent ou réfléchissent les ondes radio. Ces facteurs créent des phénomènes de diffraction et d’atténuation du signal.

Cette distinction entre champ libre et environnement embarqué vous permet d’anticiper les performances du système selon le contexte d’installation.

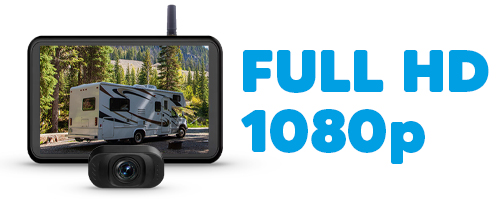

Qualité d’image Full HD

La caméra et l’écran prennent en charge une résolution Full HD 1080p, soit une définition de 1920 x 1080 pixels. Cette résolution élevée permet une restitution précise des détails, essentielle pour identifier clairement les obstacles, les distances et les mouvements. Le traitement numérique du signal contribue à maintenir une image stable, avec un bon niveau de contraste et de netteté. Cette qualité d’affichage est particulièrement importante dans les utilisations de sécurité, où la lisibilité de l’image conditionne la réactivité de l’utilisateur. Elle assure également un confort visuel accru lors d’une utilisation prolongée.

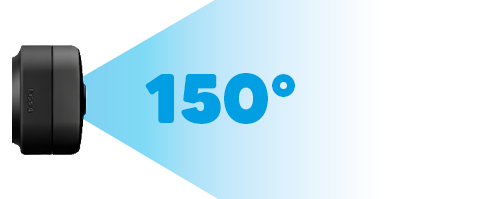

Angle de vision large

La caméra est équipée d’un objectif offrant un angle de vision de 150°, permettant de couvrir un champ de vision étendu autour du véhicule. Cet angle large réduit significativement les zones d’angle mort, notamment lors des manœuvres de recul ou de stationnement. Il permet d’intégrer dans une seule image une grande partie de l’environnement arrière ou latéral.

À noter que cet élargissement du champ peut entraîner une légère distorsion en périphérie, caractéristique des optiques grand angle.

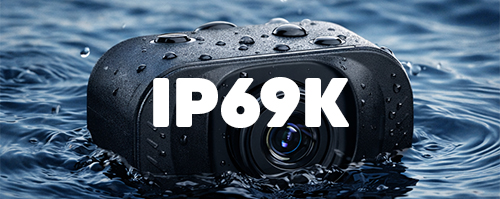

Étanchéité IP69K

La caméra est certifiée IP69K, ce qui correspond au plus haut niveau de protection défini par la norme relative aux indices de protection (IP). Elle est totalement étanche à la poussière (indice 6) et capable de résister à des nettoyages à haute pression et à haute température (indice 9K).

Concrètement, cela signifie qu’elle peut être exposée à des jets d’eau puissants, voire à des conditions de lavage intensif, sans altération de son fonctionnement.

Ce niveau de protection garantit une durabilité accrue dans des environnements difficiles, tels que les chantiers, les zones boueuses ou les conditions météorologiques extrêmes.

Vision jour et nuit

Le système est conçu pour assurer une visibilité optimale de jour comme de nuit. La caméra intègre un capteur capable de fonctionner en faible luminosité, en exploitant efficacement les moindres sources lumineuses disponibles (éclairage ambiant, éclairage du véhicule, éclairage urbain).

Cette sensibilité permet d’obtenir une image exploitable même dans des conditions d’éclairage réduites. Le traitement du signal améliore la lisibilité des zones sombres tout en limitant le bruit numérique. Cela permet à l’utilisateur de distinguer les obstacles et les contours avec précision, même en environnement faiblement éclairé.

Écran 5'' ergonomique

L’écran de 5'' offre un format compact tout en garantissant une surface d’affichage suffisante pour une lecture confortable des images.

Il est monté sur un support rotatif à 360°, permettant un ajustement précis de l’orientation en fonction de la position du conducteur et de la configuration du poste de conduite.

L’interface utilisateur propose un menu intuitif donnant accès à plusieurs fonctionnalités, dont la fonction miroir, utile pour inverser l’image selon le type d’installation, et l’affichage de lignes de gabarit facilitant l’évaluation des distances lors des manœuvres.

L’ensemble contribue à une utilisation ergonomique et adaptable à différents besoins.

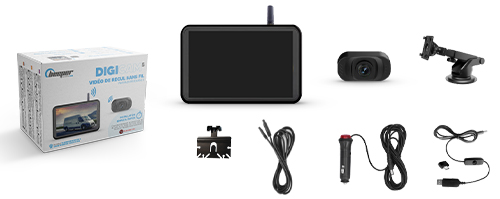

Un kit complet

Découvrez l’ensemble des éléments fournis, prêts à être installés :
• Écran 5''
• Caméra 150°
• Support de caméra
• Support écran
• Rallonge de 150 cm
• Alimentation allume-cigare de 200 cm
• Alimentation par prise USB-A de 150 cm
• Adaptateur USB-A vers USB-C

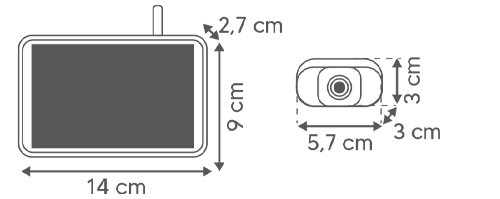

Dimensions

Consultez les dimensions détaillées des différents composants pour faciliter leur intégration dans votre configuration :
• Écran : 14 x 9 x 2,7 cm
• Caméra : 5,7 x 3 x 3 cm

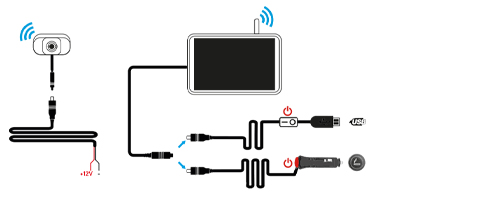

Schéma

Visualisez le schéma d’installation pour comprendre rapidement le principe de fonctionnement et les connexions du système.
• Alimentation de la caméra sur la rallonge puis sur votre véhicule avec le +12V (fil rouge) sur feu de recul et le (-) sur la masse (fil noir)
• Alimentez l'écran sur l'alimentation allume cigare ou sur l'alimentation avec prise USB-A (avec adaptateur USB-C si besoin)

L'écran s'allume automatiquement lorsque vous passez la marche arrière ou lorsque vous appuyez sur le bouton on/off de l'alimentation de l'écran.
