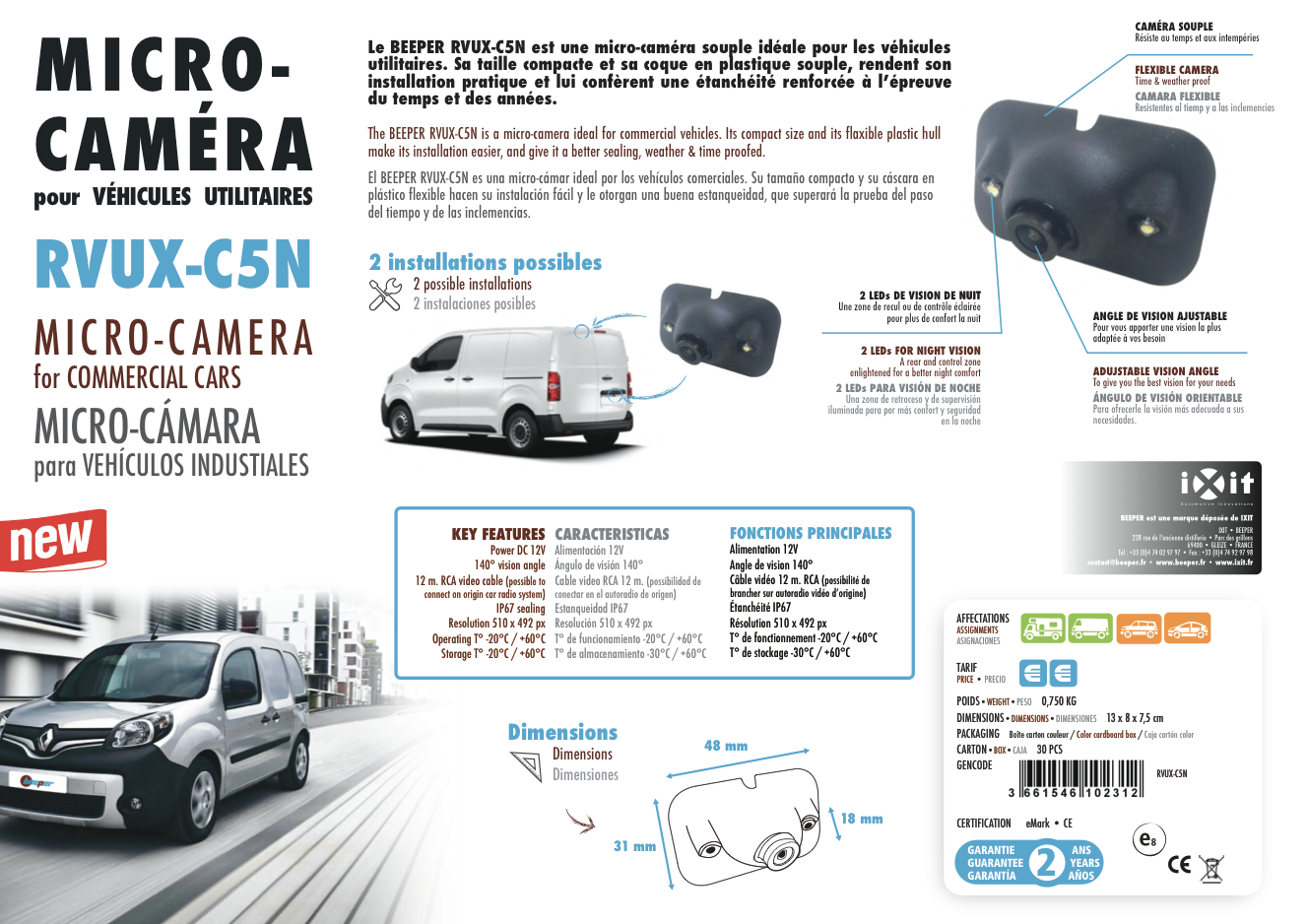

Le BEEPER RVUX-C5N est une micro-caméra souple idéale pour les véhicules utilitaires. Sa taille compacte et sa coque en plastique souple, rendent son installation pratique et lui confèrent une étanchéité renforcée à l’épreuve du temps et des années.
Composition du kit
A. Micro-caméra souple (x1)
B. Adhésif de fixation pour caméra souple (x1)
C. Connecteur RCA (x1)
D. Rallonge de câble de 12 m. (x1)
E. Tube de mastic-colle d'étanchéité (x1)
Dimensions
Les dimensions de la micro-caméra souple sont : 48 x 31 x 18 mm
Gabarits de visualisation des distances
Boucle BLANCHE = GABARITS de visualisation des distances de recul
Boucle BLANCHE fermée = Gabarits VISIBLES (sélection d'origine)
Boucle BLANCHE ouverte (coupée) = Gabarits NON VISIBLES
/! La sélection de cette option se fait avec la caméra non alimentée.
Note : La sélection d'origine est faite pour une caméra positionnée "horizontalement", un écran fixé ou collé par le dessus & en version caméra de recul (gabarits visibles). Pour changer l'état de la boucle, veuillez au préalable déconnecter la caméra, puis la reconnecter après l'opération.
Installation de la caméra sur le véhicule
L'angle orientable de la caméra vous permet de la positionner à deux emplacements différents sur le véhicule, selon votre choix ou une contrainte technique : sur le haut de la carrosserie (au niveau du feu stop supérieur, cf. schéma A ci-dessus) ou sur le bas de la carrosserie (au niveau de la veilleuse de plaque, cf. schéma B ci-dessus).
/! En cas d'installation verticale de la caméra, veillez à bien remplir le trou situé en haut à l'aide du mastic-colle fourni, afin de renforcer l'étanchéité et d'éviter ainsi l'entrée d'eau dans le véhicule par capillarité.
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE FAISCEAU FEU DE RECULSur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon fonctionnement du kit caméra de recul. Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCANR2 afin de récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la connexion d'une caméra de recul. Vous trouverez ce module canbus RCANR2 en cliquant ICI
Le BEEPER RVUX-C5N est bien sûr un kit complet, livré avec tous les accessoires nécessaires au montage, ainsi qu’une notice d’utilisation et d’installation simple et claire.
