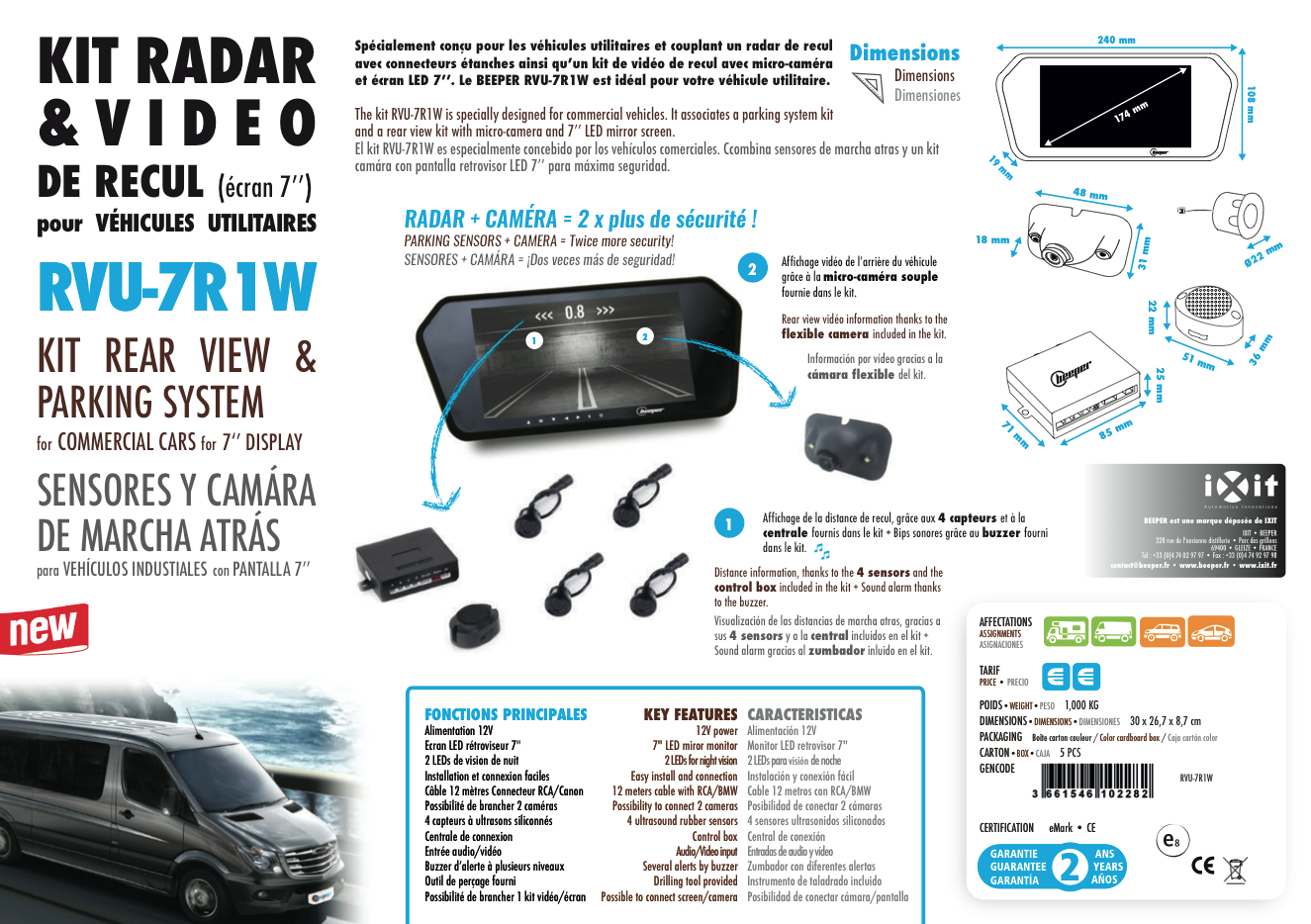

Spécialement conçu pour les véhicules utilitaires et couplant un radar de recul avec connecteurs étanches ainsi qu’un kit de vidéo de recul avec micro-caméra et écran LED 7’’. Le BEEPER RVU-7R1W est idéal pour votre véhicule utilitaire.
Fonctions principales
Le RVU-7R1W est un kit de radar & vidéo de recul pour véhicules utilitaires (camionnettes, fourgons, camions légers)
• Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement.
• L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité.
• Dès l'arrêt de la marche arrière, le système est inactif.
• Des lignes de gabarit de différentes couleurs permettent de visualiser les distances lors d'une manoeuvre
• Le kit comporte 2 entrées vidéos, pour vous permettre d'ajouter une seconde caméra.
• Affichage de la distance de recul sur l'écran.
• Alerte sonore sur plusieurs niveaux.
• Câble de 12 m. pour la vidéo de recul
• Câble de 2,5 m. pour les capteurs de recul
• Câble de 6 m. pour le buzzer

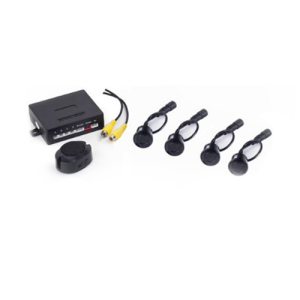

Composition du kit
A. Centrale de connexion (x1)
B. Câble d'alimentation pour centrale (x1)
C. Adhésifs de fixation (x2)
D. Capteurs ultrasons siliconés avec connecteurs étanches (x4)
E. Outil de perçage (x1)
F. Buzzer d'alerte (x1)
G. Rallonge de câble pour radar de recul (x1)
H. Micro-caméra souple (x1)
I. Adhésif de fixation pour micro-caméra souple & Tube de mastic-colle d'étanchéité (x1)
J. Écran LED 7'' sur rétroviseur (x1)
K. Connecteur RCA (x1)
L. Rallonge de câble de 12 m. pour vidéo de recul (x1)
M. Connecteur JACK optionnel (pour installation 2ème caméra) (x1)
Activation et désactivation du système
Le système s’active automatiquement au passage de la marche arrière du véhicule. Il se désactive automatiquement dès le passage à une autre vitesse ou au point mort.
Installation de l’écran dans l’habitacle
L'écran du BEEPER RVU-7R1W se fixe facilement sur votre rétroviseur intérieur d'origine, grâce à ses 4 pattes exensibles.

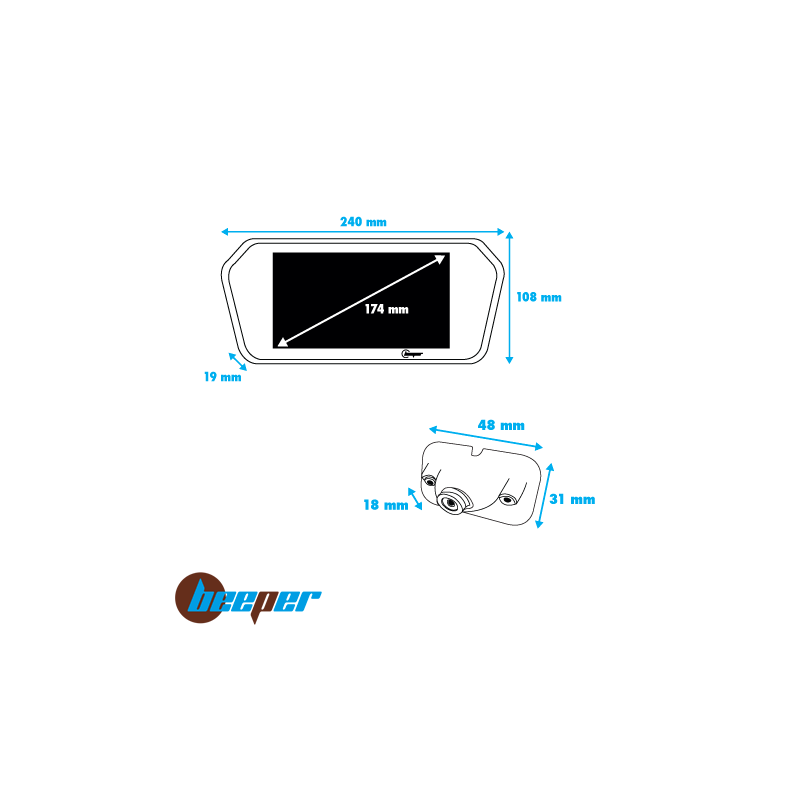

Dimensions
L'écran du BEEPER RVU-7R1W se fixe facilement sur votre rétroviseur intérieur d'origine, grâce à ses 4 pattes exensibles.
Dimensions de l'écran rétroviseur LED 7'' : 240 x 108 x 19 mm (diagonale de l'écran : 17,4 cm)
Dimensions de la micro-caméra souple : 48 x 31 x 18 mm
Dimensions de la centrale de connexion : 85 x 71 x 25 mm
Dimensions du buzzer d'alerte : 51 x 36 x 22 mm
Fonction de l’écran
L'écran 7'' du kit BEEPER RVU-5W possède plusieurs fonctions réglables (luminosité, contraste, etc.). Le réglage s'effectue à l'aide des boutons +, MENU, -, situés au dos de l'écran (cf. schéma ci-dessous).
1. ON/OFF de l'écran
2. Source (AV1/AV2)
3. Zoom (16:9/4:3)
4. Rotation
5. Navigation menu (bas)
6. MENU
7. Navigation menu (haut)
Utilisation du radar de recul
Fourni avec un buzzer, le radar de recul du kit Beeper RVU-7R1W possède un système d’alertes sonores progressives, ce qui vous permet de manoeuvrer en toute sécurité avec votre véhicule utilitaire.
- Entre 150 à 250 cm, l'alerte est uniquement numérique (si écran & caméra connectés), avec la visualisation des distances sur l'écran.
- Entre 100 à 150 cm, le buzzer émet des bips espacés.
- Entre 50 et 100 cm, le buzzer émet des bips plus rapprochés.
- Entre 30 et 50 cm, le buzzer émet un bip continu.
Gabarits de visualisation des distances
Boucle BLANCHE = GABARITS de visualisation des distances de recul
Boucle BLANCHE fermée = Gabarits VISIBLES (sélection d'origine)
Boucle BLANCHE ouverte (coupée) = Gabarits NON VISIBLES
/! La sélection de cette option se fait avec la caméra non alimentée.
Note : La sélection d'origine est faite pour une caméra positionnée "horizontalement", un écran fixé ou collé par le dessus & en version caméra de recul (gabarits visibles). Pour changer l'état de la boucle, veuillez au préalable déconnecter la caméra, puis la reconnecter après l'opération.
Installation des capteurs sur le véhicule
La position des capteurs est indiquée sur le schéma ci-dessous. Un outil de perçage (scie cloche) est fourni avec le produit. Nous vous conseillons de protéger le pare-chocs d'un adhésif (type adhésif de peintre) afin de ne pas endommager le pare-chocs lors du perçage. Un ponçage léger des bords du trou peut être nécessaire après le perçage.
Les capteurs doivent au minimum avoir un axe parallèle au sol, soit 90°, selon la perpendiculaire du pare-chocs (voir schéma ci-dessous).
Les capteurs doivent être placés au minimum à 43 cm du sol (cf. schéma ci-dessous). Ils peuvent être recouverts d'un voile de peinture pour une finition parfaite.
Installation de la caméra sur le véhicule
L'angle orientable de la caméra vous permet de la positionner à deux emplacements différents sur le véhicule, selon votre choix ou une contrainte technique : sur le haut de la carrosserie (au niveau du feu stop supérieur, cf. schéma A ci-dessus) ou sur le bas de la carrosserie (au niveau de la veilleuse de plaque, cf. schéma B ci-dessus).
/! En cas d'installation verticale de la caméra, veillez à bien remplir le trou situé en haut à l'aide du mastic-colle fourni, afin de renforcer l'étanchéité et d'éviter ainsi l'entrée d'eau dans le véhicule par capillarité.
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE FAISCEAU FEU DE RECULSur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon fonctionnement du kit caméra de recul. Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCANR2 afin de récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la connexion d'une caméra de recul. Vous trouverez ce module canbus RCANR2 en cliquant ICI
Le BEEPER RVU-7R1W est bien sûr un kit complet, livré avec tous les accessoires nécessaires au montage, ainsi qu’une notice d’utilisation et d’installation simple et claire.
