Spécialement conçu pour les véhicules utilitaires et couplant un radar de recul avec connecteurs étanches ainsi qu’un kit de vidéo de recul avec micro-caméra et écran LCD 5’’, le Beeper RVU-5R1W est idéal pour votre véhicule utilitaire.

Fonctions principales

Le RVU-5R1W est un kit de radar & vidéo de recul pour véhicules utilitaires (camionnettes, fourgons, camions légers)
• Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement.
• L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité.
• Dès l'arrêt de la marche arrière, le système est inactif.
• Des lignes de gabarit de différentes couleurs permettent de visualiser les distances lors d'une manoeuvre
• Le kit comporte 2 entrées vidéos, pour vous permettre d'ajouter une seconde caméra.
• Affichage de la distance de recul sur l'écran.
• Alerte sonore sur plusieurs niveaux.
• Câble de 12 m. pour la vidéo de recul
• Câble de 2,5 m. pour les capteurs de recul
• Câble de 6 m. pour le buzzer

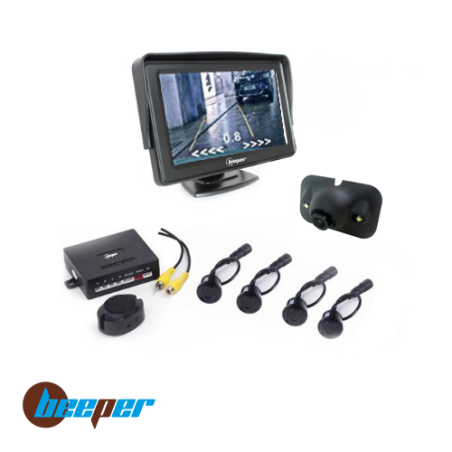

Composition du kit

A. Centrale de connexion (x1)
B. Câble d'alimentation pour centrale (x1)
C. Adhésifs de fixation (x2)
D. Capteurs ultrasons siliconés avec connecteurs étanches (x4)
E. Outil de perçage (x1)
F. Buzzer d'alerte (x1)
G. Rallonge de câble pour radar de recul (x1)
H. Micro-caméra souple (x1)
I. Adhésif de fixation pour micro-caméra souple & Tube de mastic-colle d'étanchéité (x1)
J. Écran LCD 5'' avec support orientable (x1)
K. Connecteur RCA (x1)
L. Rallonge de câble de 12 m. pour vidéo de recul (x1)
M. Connecteur JACK optionnel (pour installation 2ème caméra) (x1)

Activation et désactivation du système

Le système s’active automatiquement au passage de la marche arrière du véhicule. Il se désactive automatiquement dès le passage à une autre vitesse ou au point mort.

Installation de l’écran dans l’habitacle

Le support rotatif vous permettra d'utiliser votre écran dans tous les sens.

Dimensions

Dimensions de l'écran LCD 5'' : 126 x 89 x 60 mm (diagonale de l'écran : 12,4 cm)
Dimensions de la micro-caméra souple : 48 x 31 x 18 mm
Dimensions de la centrale de connexion : 85 x 71 x 25 mm
Dimensions du buzzer d'alerte : 51 x 36 x 22 mm

Fonction de l’écran

L'écran 5'' du kit BEEPER RVU-5W possède plusieurs fonctions réglables (luminosité, contraste, etc.). Le réglage s'effectue à l'aide des boutons +, MENU, -, situés au dos de l'écran (cf. schéma ci-dessous).

A. Réglages menu (haut & augmenter)
B. Entrer dans le menu
C. Réglages menu (bas & diminuer)

Utilisation du radar de recul

Fourni avec un buzzer, le radar de recul du kit Beeper RVU-5R1W possède un système d’alertes sonores progressives, ce qui vous permet de manoeuvrer en toute sécurité avec votre véhicule utilitaire.

- Entre 150 à 250 cm, l'alerte est uniquement numérique (si écran & caméra connectés), avec la visualisation des distances sur l'écran.
- Entre 100 à 150 cm, le buzzer émet des bips espacés.
- Entre 50 et 100 cm, le buzzer émet des bips plus rapprochés.
- Entre 30 et 50 cm, le buzzer émet un bip continu.

Gabarits de visualisation des distances

Boucle BLANCHE = GABARITS de visualisation des distances de recul

Boucle BLANCHE fermée = Gabarits VISIBLES (sélection d'origine)
Boucle BLANCHE ouverte (coupée) = Gabarits NON VISIBLES

/! La sélection de cette option se fait avec la caméra non alimentée.

Note : La sélection d'origine est faite pour une caméra positionnée "horizontalement", un écran fixé ou collé par le dessus & en version caméra de recul (gabarits visibles). Pour changer l'état de la boucle, veuillez au préalable déconnecter la caméra, puis la reconnecter après l'opération.

Installation de la caméra sur le véhicule

L'angle orientable de la caméra vous permet de la positionner à deux emplacements différents sur le véhicule, selon votre choix ou une contrainte technique : sur le haut de la carrosserie (au niveau du feu stop supérieur, cf. schéma A ci-desous) ou sur le bas de la carrosserie (au niveau de la veilleuse de plaque, cf. schéma B ci-dessous).

/! En cas d'installation verticale de la caméra, veillez à bien remplir le trou situé en haut à l'aide du mastic-colle fourni, afin de renforcer l'étanchéité et d'éviter ainsi l'entrée d'eau dans le véhicule par capillarité.

Installation des capteurs sur le véhicule

La position des capteurs est indiquée sur le schéma ci-dessous. Un outil de perçage (scie cloche) est fourni avec le produit. Nous vous conseillons de protéger le pare-chocs d'un adhésif (type adhésif de peintre) afin de ne pas endommager le pare-chocs lors du perçage. Un ponçage léger des bords du trou peut être nécessaire après le perçage.

Les capteurs doivent au minimum avoir un axe parallèle au sol, soit 90°, selon la perpendiculaire du pare-chocs (voir schéma ci-dessous).

Les capteurs doivent être placés au minimum à 43 cm du sol (cf. schéma ci-dessous). Ils peuvent être recouverts d'un voile de peinture pour une finition parfaite.
